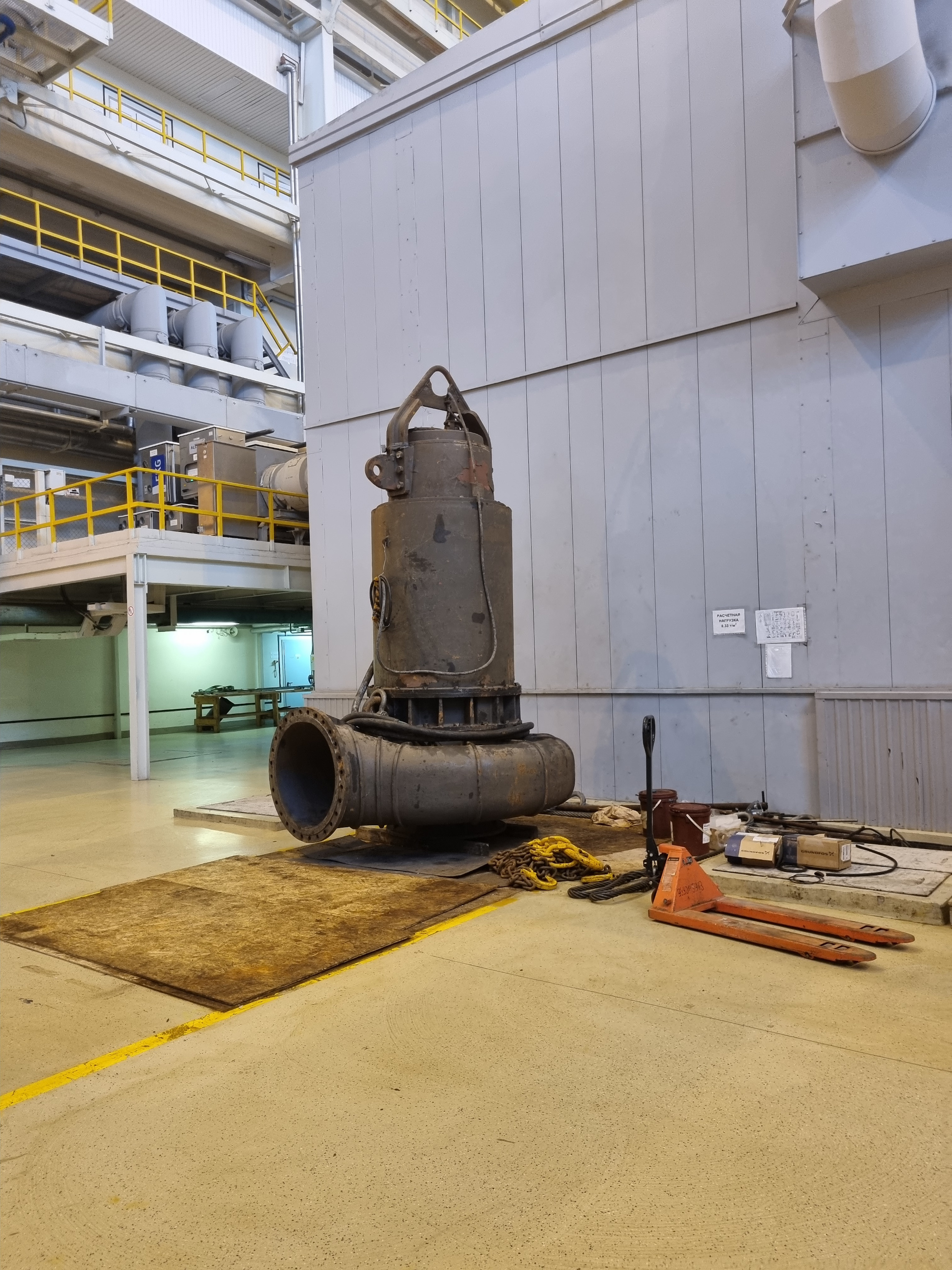

В декабре 2023 года мы обратились в компанию ООО «ИСТРАТЕХ» (бывш. ООО «Грундфос Истра»), занимающуюся производством насосного оборудования, с целью изготовления резервного рабочего колеса для одного из трёх канализационных насосных агрегатов KSE производства Grundfos, которые с 2012 года эксплуатируются в системе оборотного водоснабжения электростанции Новомосковской ГРЭС в Тульской области.

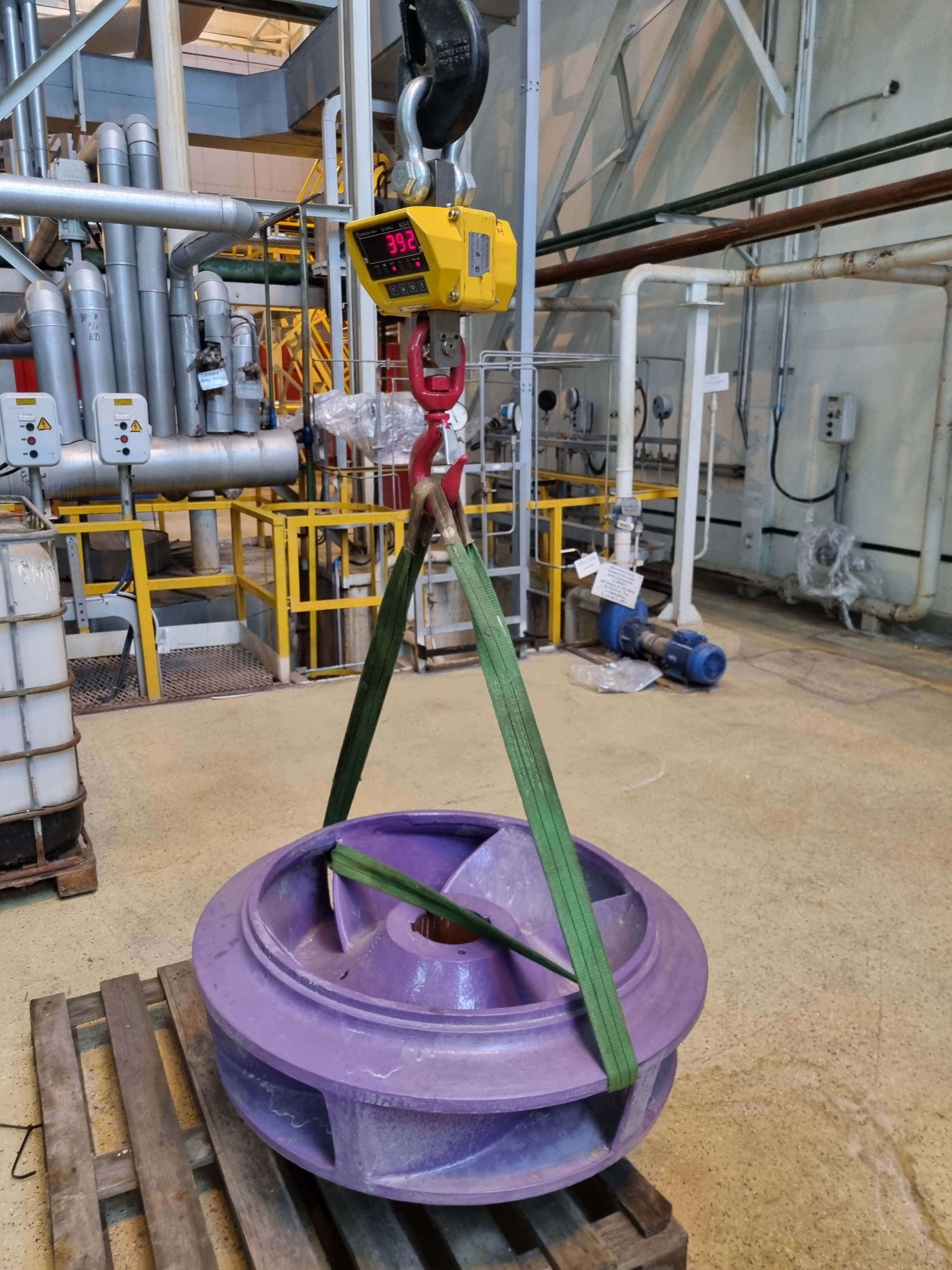

Параметры насосного агрегата: расход Q = 5760 м? / ч, напор Н = 26 м, мощность агрегата 565 кВт, 585 об/мин. Параметры рабочего колеса: вес 392 кг, диаметр 960 мм, материал - чугун.

Рабочие колёса этих насосов подвержены кавитации и требуют замены, несмотря на различные методы ремонта и восстановления. Однако, документация на эти колеса отсутствовала, и поставка новых рабочих колёс стала невозможной из-за ухода производителя из России.

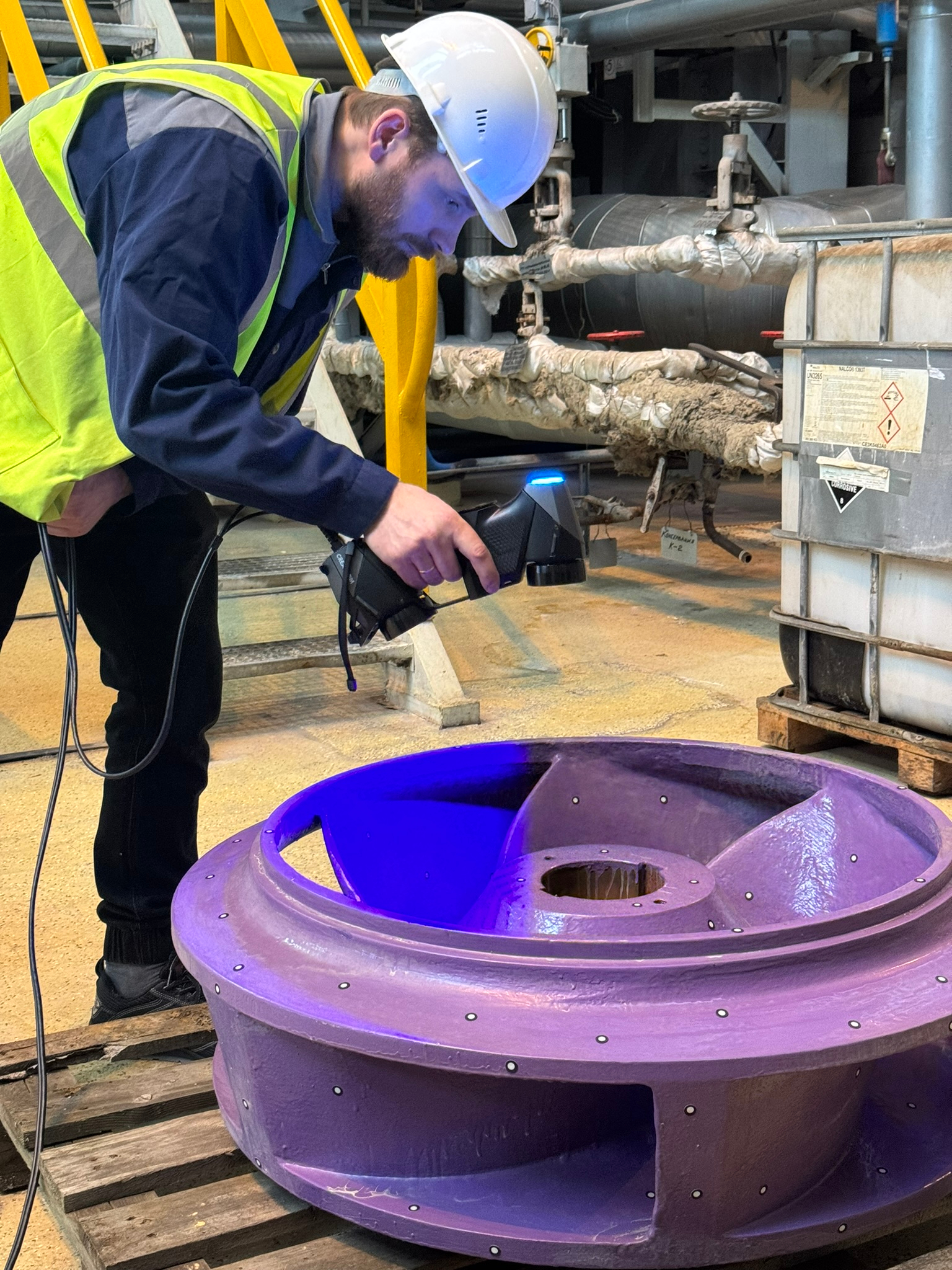

Было принято решение создать новое рабочее колесо методом реинжиниринга. Сначала мы направили специалистам ИСТРАТЕХ фотографии восстановленного рабочего колеса и его ориентировочные габаритные размеры. Затем инженеры лаборатории ИСТРАТЕХ прибыли на объект для сканирования колеса, чтобы впоследствии произвести 3D-моделирование и разработать конструкторскую документацию для производства.

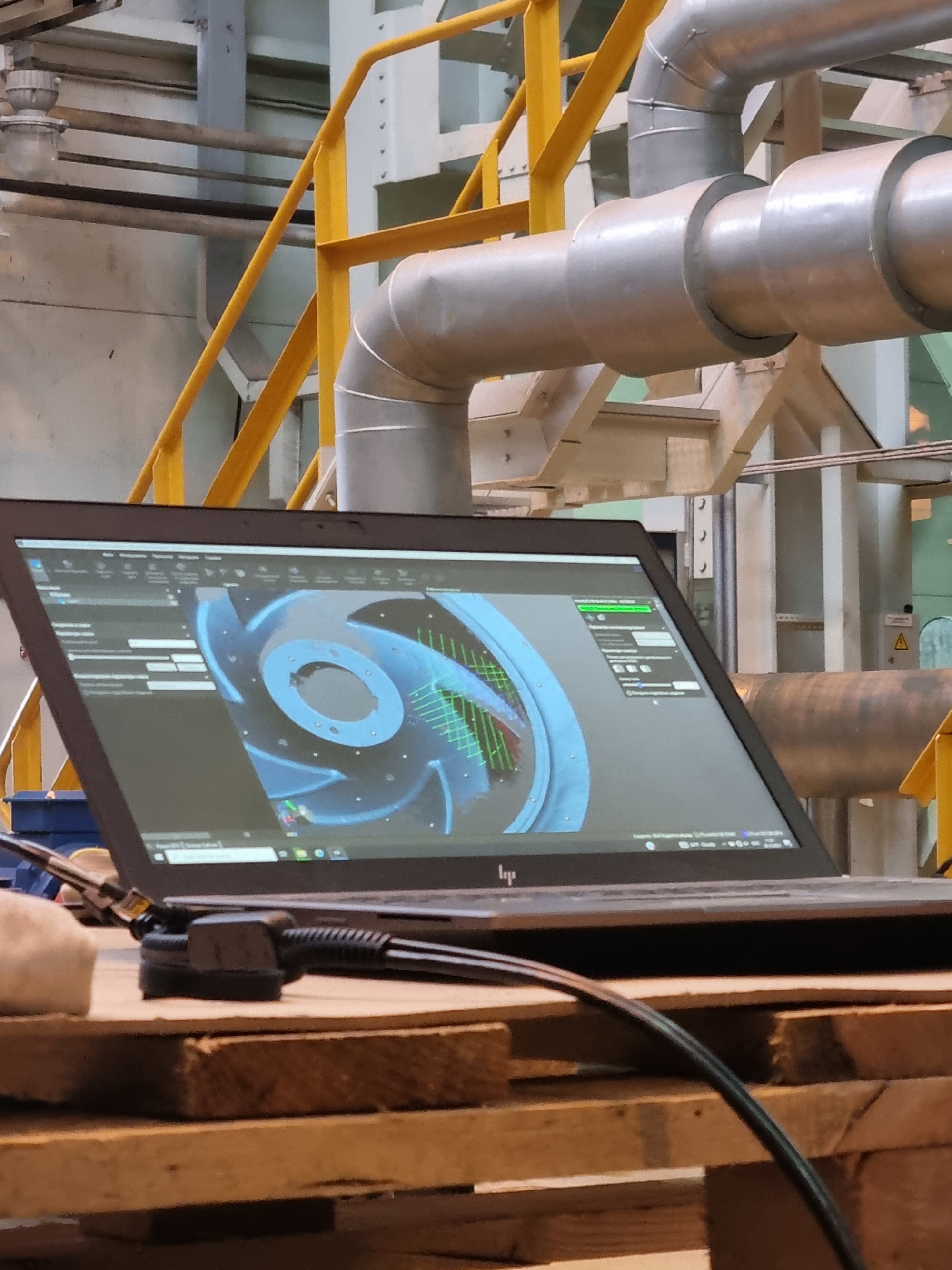

При сканировании было получено облако точек, которое преобразовали в модель. Для изготовления колеса подобрали несколько вариантов материала: чугун и нержавеющая сталь. После обсуждения всех расчетных характеристик колес из разных материалов и сроки изготовления инженерным составом ГРЭС остановились на варианте из чугуна.

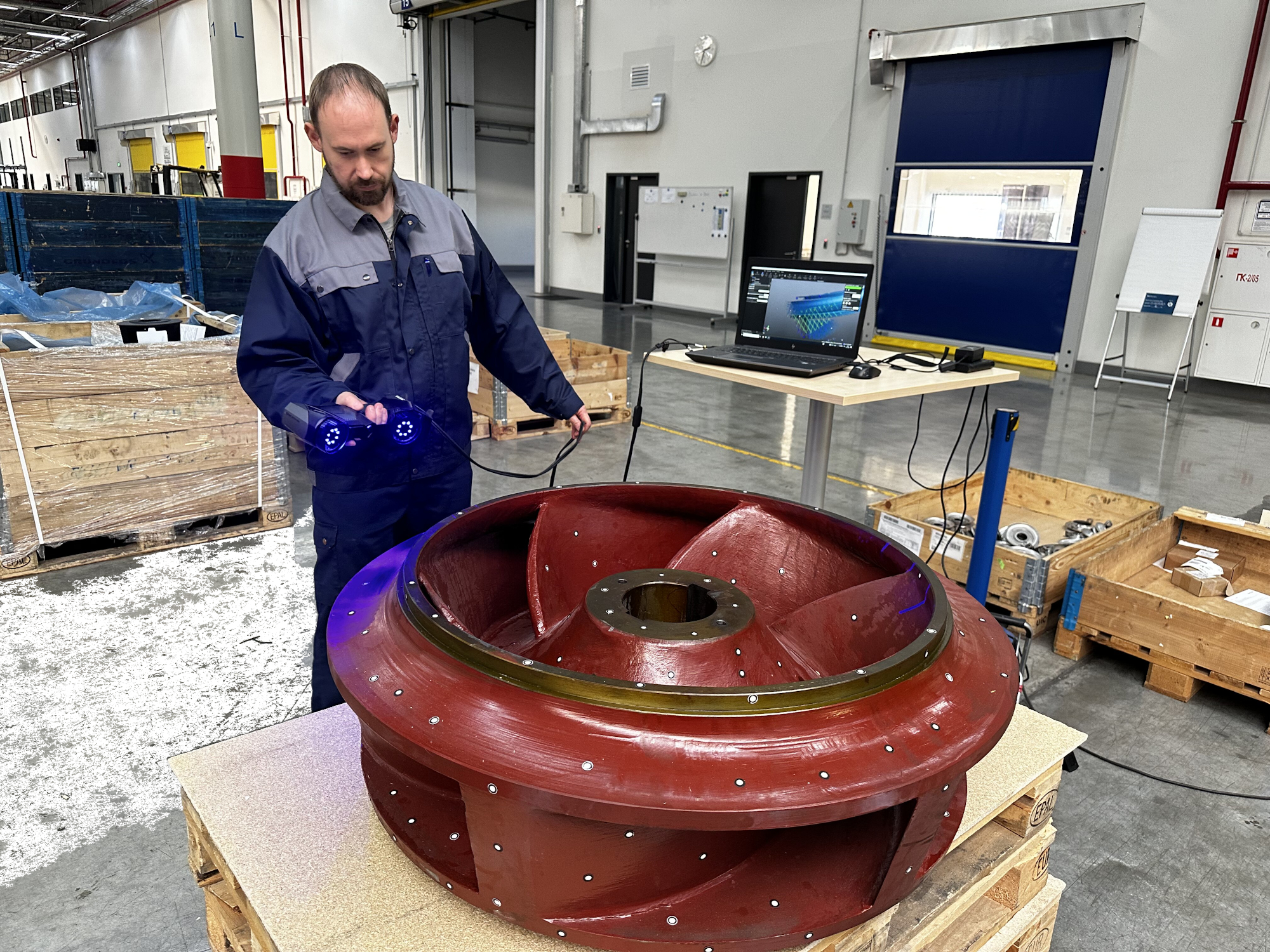

3D-модель отправили на литейное предприятие, где по ней сделали оснастку для изготовления рабочего колеса. После изготовления и механической обработки на колесо нанесли специальное покрытие для обеспечения долговечности работы. После завершения всех этапов изготовления колесо было доставлено в нашу лабораторию для верификации с исходной моделью. Получив подтверждение, коллеги отправили готовое изделие точно в установленные сроки.

Эта успешный проект показывает, насколько важно сотрудничество между компаниями и как инновационные решения могут помочь преодолеть сложности, связанные с уходом производителей из России. Мы гордимся тем, что смогли внести свой вклад в успешное выполнение этого проекта и надеемся на дальнейшее плодотворное сотрудничество с компанией ООО «ИСТРАТЕХ» и другими нашими партнёрами. .
